O que é a planta baixa de uma casa e para que serve

Aprenda a localizar ambientes, conferir cotas e circulação e descobrir quais perguntas levar antes de comprar, reformar ou construir.

Planta baixa de uma casa: o que é

Planta baixa de uma casa é a vista superior obtida a partir de um corte horizontal imaginário na edificação. Em geral, esse corte é representado perto de 1,50 m acima do piso para revelar paredes, portas e janelas. A altura é uma convenção frequente e pode mudar conforme o que o desenho precisa mostrar [1].

Pense em observar a casa de cima depois de retirar a parte que ficou acima do plano de corte. Os ambientes deixam de ser uma sequência de portas e passam a formar um mapa: sala, quartos, cozinha, banheiros, escadas e passagens aparecem numa mesma vista. É uma maneira útil de discutir o espaço antes de ver acabamentos ou móveis.

O termo não significa projeto simplificado, nem documento definitivo. A planta de pavimento é uma peça do projeto arquitetônico. Diretrizes públicas também distinguem implantação, cobertura, cortes e elevações, porque cada desenho registra uma parte diferente da edificação [7].

O que a planta ajuda a verificar

Numa planta baixa de uma casa, localize primeiro os ambientes e o caminho entre eles. Depois teste situações reais: da entrada até a cozinha com sacolas, do quarto ao banheiro à noite, ou da mesa até a porta da varanda. Essa leitura ajuda a perceber relações entre cômodos, posição de aberturas e áreas que podem ficar apertadas com mobiliário.

A vista de cima não resolve todas as dúvidas. Alturas, desníveis, fachada, cobertura, estrutura e instalações pedem outras informações. Um corte, por exemplo, é feito por um plano vertical; a planta de cobertura mostra telhados e elementos superiores; a implantação situa a edificação no terreno [7].

Se o imóvel já existe, compare o desenho com uma visita. Abra as janelas, observe o sentido das portas, percorra corredores e confira se uma alteração aparente no local está indicada nos documentos disponíveis. A planta organiza a conversa, mas a experiência do espaço acontece fora do papel.

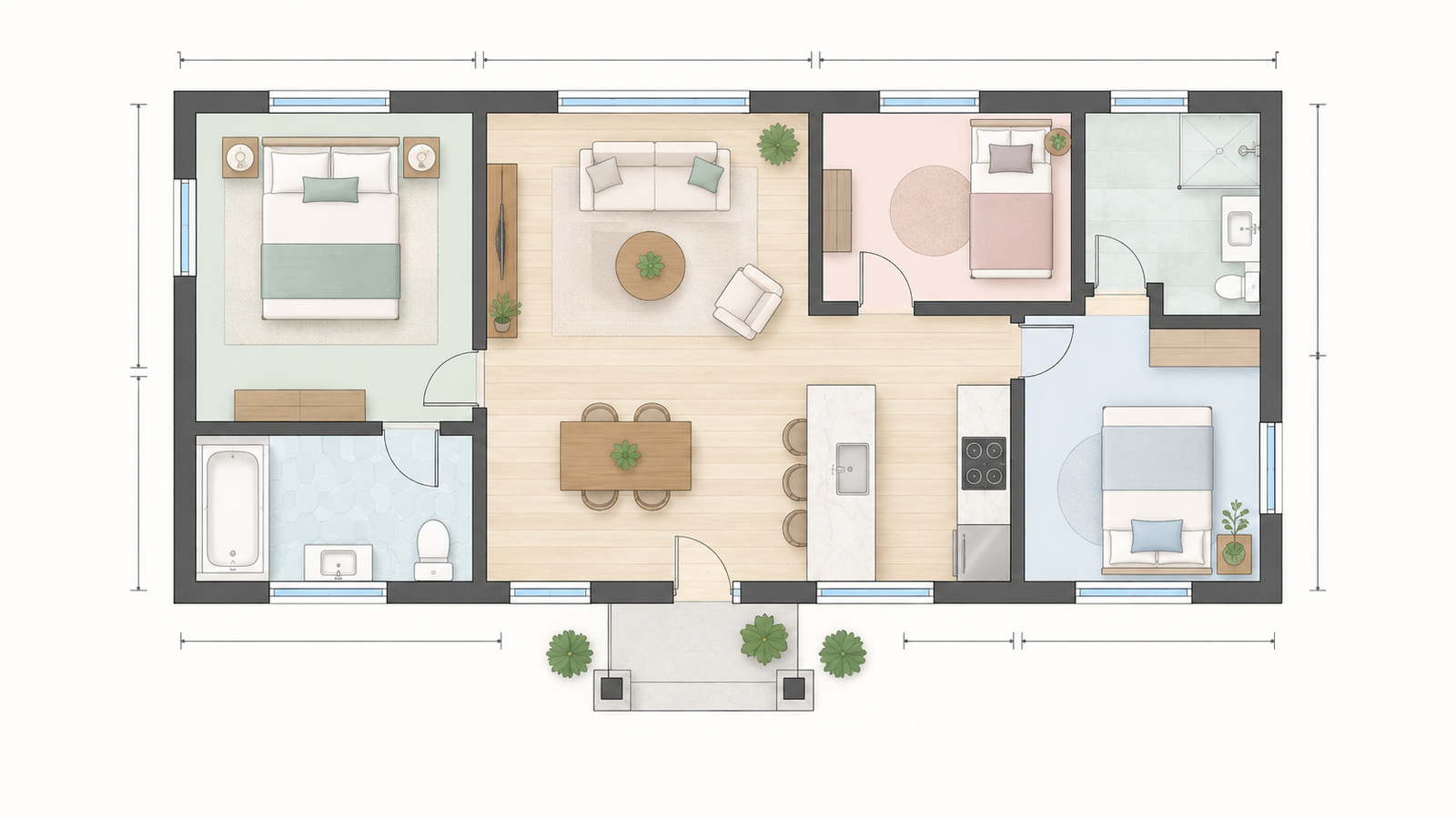

Como ler planta baixa sem se perder

Comece pelo título da prancha e pela legenda. Eles informam qual pavimento está representado e quais convenções foram adotadas. A diretriz técnica consultada referencia a ABNT NBR 6492:2021 para representação de projetos de arquitetura, mas a legenda continua sendo necessária para interpretar aquele documento específico [7].

1. Localize o pavimento e os nomes dos ambientes. Identifique por onde se entra e faça um percurso comum até quartos, banheiros e área de serviço.
2. Procure as cotas na planta baixa. São os números que indicam dimensões ou níveis e servem de base para conferir largura, comprimento e distâncias.
3. Observe portas e janelas no contexto das paredes. O arco da porta costuma indicar seu giro, enquanto a legenda esclarece a convenção gráfica usada.
4. Trate o mobiliário desenhado como hipótese de uso. Uma cama ou sofá na imagem não prova que o seu modelo, com suas medidas, caberá ali.
5. Anote o que está ausente. Essa lista torna a conversa com quem elaborou o desenho mais objetiva.

Comece pelas cotas e pela escala

Cotas são indicações numéricas de dimensões ou níveis de elementos do projeto [7]. Por isso, se um quarto traz uma medida escrita, ela é mais útil do que encostar uma régua na tela do celular. PDFs, anúncios e imagens enviadas por mensagem podem ter sido ampliados ou reduzidos.

A escala expressa a relação entre desenho e objeto real. Em 1:50, uma unidade no papel corresponde a 50 unidades no objeto; em 1:100, corresponde a 100. Mesmo assim, uma imagem digital não preserva necessariamente essa relação. Para testar um móvel, use as cotas, confira a medida externa da peça e considere o espaço de passagem.

Entre uma medida tirada da tela e a cota escrita no desenho, comece pela cota.

Observe aberturas e circulação

Paredes delimitam os ambientes. Portas e janelas sinalizam passagens, iluminação e ventilação, e a planta pode mostrar também escadas, elementos fixos e fluxos de circulação [1]. Símbolos variam com a legenda, a etapa do projeto e a convenção adotada, portanto não atribua um significado definitivo a um traço isolado.

• Siga o arco de abertura de cada porta e veja se ele invade a área de outra porta, de um armário ou de uma passagem.
• Percorra corredores e acessos pensando em usos cotidianos, como transportar roupa, limpar o ambiente ou receber uma visita.
• Confira a posição de janelas e portas antes de escolher a parede para cama, sofá, armário ou bancada.

Esse método de como ler planta baixa produz perguntas melhores. Ele também evita uma conclusão apressada baseada só na aparência do desenho, especialmente quando a mudança desejada envolve uma parede, uma abertura ou um novo uso para o cômodo.

Quais desenhos completam a leitura

Uma planta baixa de uma casa fica mais informativa quando você combina a pergunta com a peça gráfica adequada. As definições abaixo seguem a distinção entre plantas, cortes, elevações, implantação e cobertura apresentada nas diretrizes consultadas [7].

Peça gráfica	O que ajuda a mostrar	Pergunta prática
Planta de pavimento	Ambientes, paredes, aberturas e cotas numa vista horizontal.	Como os cômodos se conectam?
Corte arquitetônico	Relações verticais, como níveis, escadas, paredes e cobertura.	Quais alturas e desníveis aparecem?
Fachada ou elevação	Uma vista externa em projeção vertical.	Como uma face da casa se apresenta?
Planta de implantação	Localização e dimensões da edificação no terreno.	Onde a casa fica no lote?
Planta de cobertura	Telhados, calhas e elementos superiores.	Como a cobertura se organiza?

O corte arquitetônico responde à pergunta sobre altura que a planta não resolve. A fachada ou elevação ajuda a visualizar o exterior. Já a planta de implantação aproxima a conversa do lote, dos recuos e da posição da construção. Quando a dúvida for elétrica, hidráulica ou estrutural, procure as peças correspondentes.

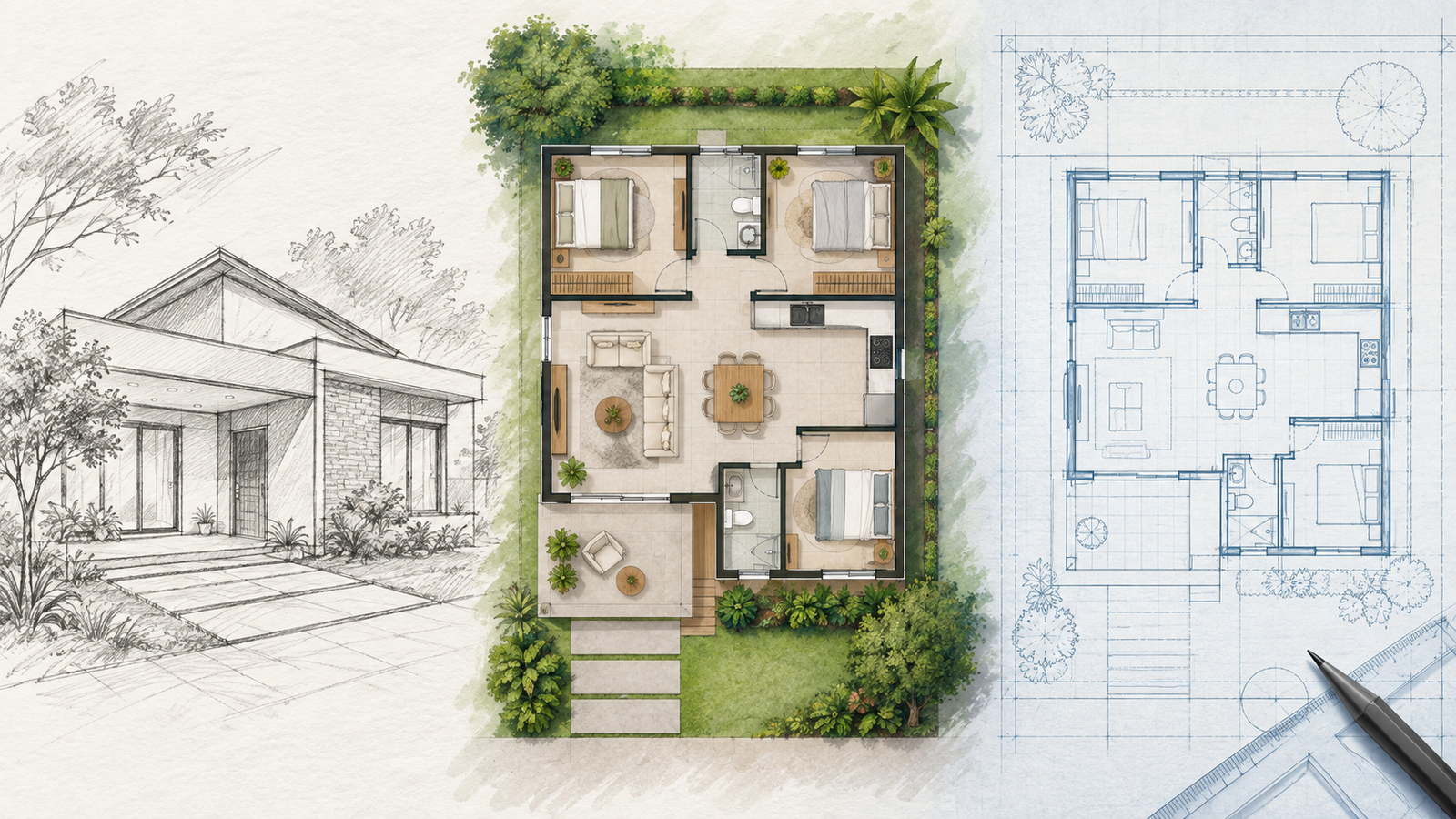

Planta humanizada, croqui e planta técnica

Um croqui registra uma ideia inicial. Uma planta humanizada usa cores, texturas e mobiliário para facilitar a visualização de um ambiente. Já uma planta técnica faz parte de um conjunto documental com finalidade e nível de detalhamento definidos. O acabamento visual, sozinho, não revela qual dessas funções o arquivo cumpre.

Antes de confiar numa planta humanizada para uma decisão importante, confira título, legenda, data, revisão e escopo do material. Pergunte quem a elaborou e quais desenhos a acompanham. Uma imagem bonita pode ajudar a imaginar um sofá junto à janela, mas não informa por si só a condição da estrutura ou o conteúdo de uma aprovação.

Reunir medidas existentes, necessidades da família e referências de uso antes de planejar a construção de uma casa torna a conversa inicial mais concreta. A planta baixa de uma casa serve bem como ponto de partida para esse levantamento, desde que as hipóteses sejam registradas como hipóteses.

Quando levar a planta a um responsável técnico

RRT e ART são registros de responsabilidade técnica em sistemas profissionais distintos. O CAU/BR descreve o RRT como documento que comprova responsável habilitado em projetos, obras ou serviços de arquitetura e urbanismo. O Confea define a ART como instrumento legal que identifica responsáveis técnicos por obras ou serviços das profissões abrangidas pelo sistema [4] [6].

As exigências de licenciamento dependem da cidade. Em São Paulo, o pedido de Alvará de Aprovação inclui peças gráficas do projeto simplificado assinadas por profissional habilitado, entre elas a planta baixa do perímetro de todos os andares. Esse é um exemplo municipal previsto na Lei nº 16.642, não uma regra nacional [2] [3].

Limite da leitura inicial: pare e consulte responsável técnico antes de alterar paredes, abrir vãos, mexer na cobertura, dimensionar elementos, executar reforma ou iniciar aprovação. Estrutura, instalações, terreno, regras da prefeitura, condomínio e norma aplicável podem mudar a resposta. A ABNT NBR 6492:2021 é citada como referência de representação arquitetônica, mas requisitos concretos precisam ser verificados no documento aplicável e no contexto do projeto [7].

Checklist para conversar sobre imóvel, obra ou reforma

Use a planta baixa de uma casa para transformar uma impressão em perguntas verificáveis. Leve estas anotações para a visita, para a conversa com o vendedor ou para quem vai desenvolver o projeto.

• Qual pavimento está desenhado e quais ambientes afetam sua rotina?
• Quais são as cotas dos espaços onde haverá móveis, eletrodomésticos ou novas funções?
• Para onde portas e janelas abrem e que percurso elas deixam livre?
• Que desenho mostra altura, fachada, cobertura, terreno e instalações?
• Se a obra for adiante, quais exigências da prefeitura e do condomínio precisam ser confirmadas?
• Ao iniciar a construção de uma casa, quem ficará responsável pelos documentos e verificações necessários?

A decisão prática é esta: use a planta para comparar possibilidades e preparar perguntas. Quando aparecer uma mudança desejada, peça uma análise que considere o imóvel real, o projeto arquitetônico e as regras aplicáveis antes de transformar o desenho em obra.

Perguntas frequentes

O que é uma planta baixa de uma casa?

É a vista superior resultante de um corte horizontal imaginário na edificação. Ela permite visualizar ambientes, paredes, aberturas e dimensões indicadas.

A planta baixa mostra a altura do teto?

Não de forma suficiente. Para entender alturas, níveis e relações verticais, consulte o corte arquitetônico e outras peças do projeto.

Posso medir uma planta recebida pelo celular?

Prefira as cotas numéricas indicadas no desenho. Uma imagem exibida ou impressa fora da escala pode ter sido redimensionada.

Planta humanizada serve para construir ou aprovar uma obra?

Ela pode facilitar a visualização, mas aparência e mobiliário não comprovam a finalidade técnica do documento. Confira a legenda, o escopo e quem responde pelo material.

O que significam RRT e ART?

O RRT comprova responsável habilitado por atividades de arquitetura e urbanismo. A ART define responsáveis técnicos por obras ou serviços no âmbito do sistema Confea/Crea.
